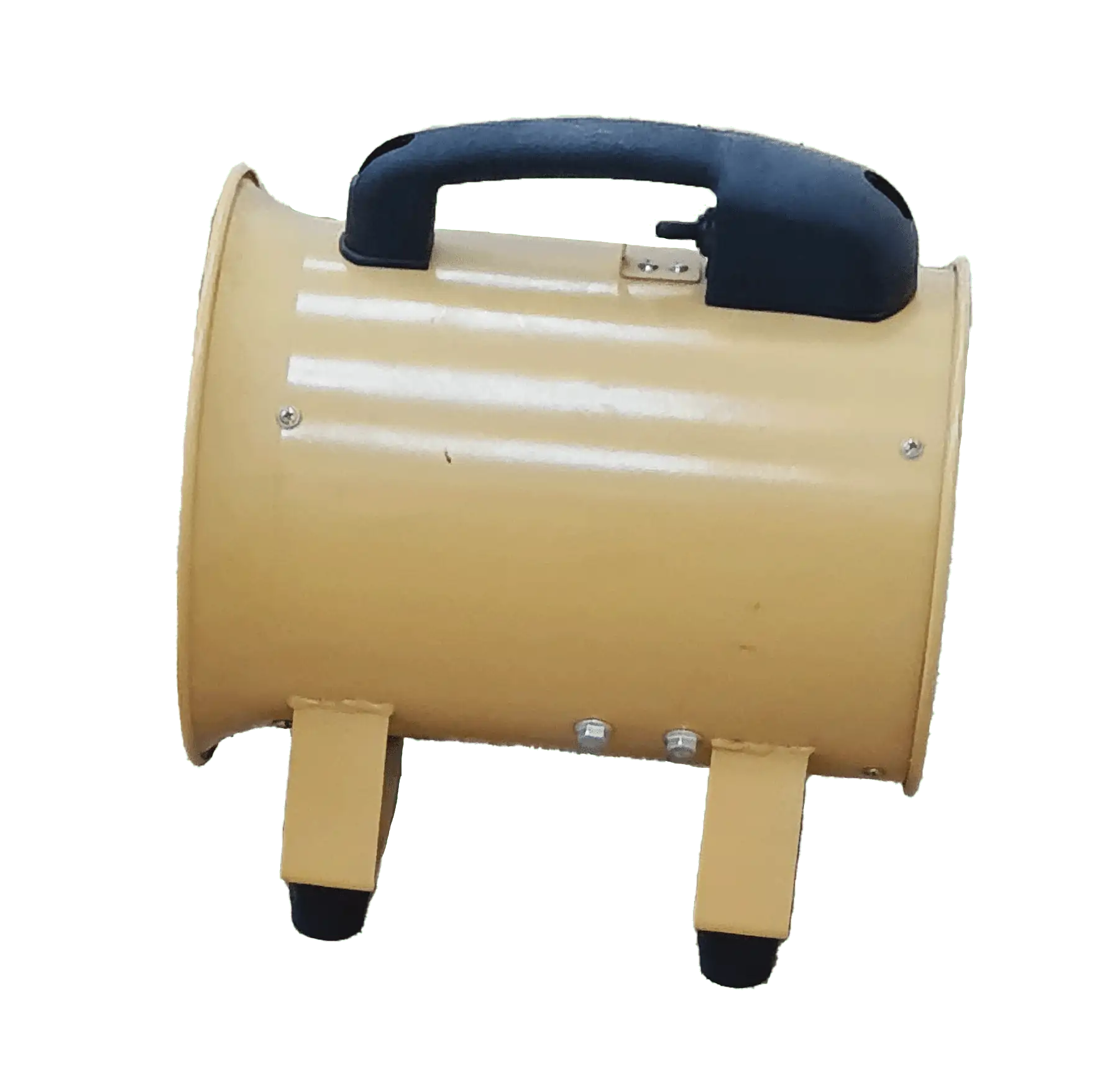

מפוח ידני נייד דגם : SHT 20

חיבור המכשיר לרשת החשמל

חיבורי החשמל יעשו אך ורק ע"י חשמלאי מורשה בלבד. חובה לחבר חוט הארקה למקומו כנדרש.

1 . מאוורר חד פאזי: על לוח החיבורים של המנוע מסומן:AL A3 A4

ולידו נמצא בורג לחיבור הארקה. בתוך מפסק ההפעלה מצויים אותם הסימנים, יש לחבר את החוטים בהתאמה סימן אל סימן.

בדגמי פנל: "12 מסומן:A0 A1 A2  הקבל מותקן בתוך מפסק ההפעלה.

בדגמי פנל:"25 "12 דגםER  מסומן N L  הקבל מותקן בתוך קופסת החיבורים של המנוע.

בכל הדגמים יעשה החיבור עם כבל יצוק בעל 4*1MM גידים.

2.מאוורר תלת פאזי: על לוח החיבורים של המנוע מסומן:U Y W  או  1  Y1 W1 U

חובה לחבר את המאוורר עם מפסק הגנה תלת פאזיOYER LOAD  מתאים.

החברה מסירה מעצמה כל אחריות ישירה או עקיפה במקרה של הפעלה ללא מפסק הגנה כנדרש.
